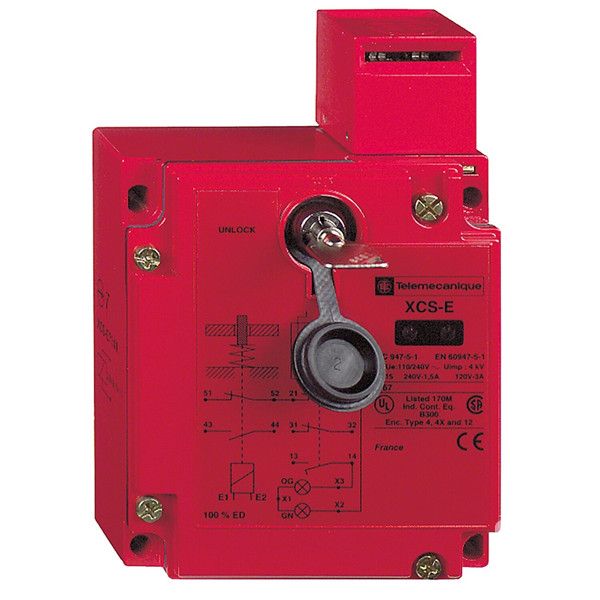

telemecanique安全開關在與機器防護裝置相連的啟動器從開關操作頭撤回時，可以讓機器停下來，從而保護操作者。
- 用于重型工業機器：
停轉時間較快：插片式門開關XCSA, XCSB, XCSC
停轉時間較慢：帶有電磁閥的插片式門開關XCSLF, XCSE
停轉時間較快：鍵操作開關XCSMP, XCSPA, XCSTA
停轉時間較慢：帶有電磁閥的鍵操作開關XCSLE, XCSTE
在如下情況下，讓停轉時間短的輕工業機器停下來，從而保護操作者：
安全開關XCSPL, XCSTL
防護鉸接裝置通過安全開關XCSPR, XCSTR旋轉
- 導引不嚴密以及/或者需要經常沖洗的門被打開。
編碼磁開關：XCSDMC, XCSDMP, XCSDMR
編碼磁系統，整套設備，其中包括編碼磁和安全模塊：XCSDM3, XCSDM
telemecanique安全開關的優點
市場上最全面的工業安全開關系列產品之一。
通過我們的新式編碼磁系統節省設置時間以及機柜內的空間。
第三個觸頭專門用于診斷，可以提高產率。
telemecanique安全開關的應用案例
在安全方面，涵蓋所有行業的所有危險機器，比如包裝、處理、機器人、機床、壓床、汽車行業。
具體型號有：
telemecanique限位開關 XCSE1587685
telemecanique限位開關 XCSE1587686
telemecanique限位開關 XCSE1656092
telemecanique安全開關 XCSE5311
telemecanique安全開關 XCSE5311L001
telemecanique安全開關 XCSE5312
telemecanique安全開關 XCSE5312L005
telemecanique安全開關 XCSE5313
telemecanique安全開關 XCSE5321
telemecanique安全開關 XCSE5322
telemecanique安全開關 XCSE5323
telemecanique安全開關 XCSE5331
telemecanique安全開關 XCSE5331L001
telemecanique安全開關 XCSE5332
telemecanique安全開關 XCSE5333
telemecanique安全開關 XCSE5341
telemecanique安全開關 XCSE5341L001
telemecanique安全開關 XCSE5342
telemecanique安全開關 XCSE5343
telemecanique安全開關 XCSE5511
telemecanique安全開關 XCSE5512
telemecanique安全開關 XCSE5512L005
telemecanique安全開關 XCSE5513
telemecanique安全開關 XCSE5521
telemecanique安全開關 XCSE5531
telemecanique安全開關 XCSE5532
telemecanique安全開關 XCSE5533
telemecanique安全開關 XCSE5541
telemecanique安全開關 XCSE5542
telemecanique安全開關 XCSE5543
telemecanique安全開關 XCSE7311
telemecanique安全開關 XCSE731121
telemecanique安全開關 XCSE731122
telemecanique安全開關 XCSE731122S48
telemecanique安全開關 XCSE731122SD1
telemecanique安全開關 XCSE731123
telemecanique安全開關 XCSE731124
telemecanique安全開關 XCSE731125
telemecanique安全開關 XCSE731126
telemecanique安全開關 XCSE731127
telemecanique安全開關 XCSE731128
telemecanique安全開關 XCSE731129
telemecanique安全開關 XCSE731130
telemecanique安全開關 XCSE731131
telemecanique安全開關 XCSE731132
telemecanique安全開關 XCSE731133
telemecanique安全開關 XCSE731134
telemecanique安全開關 XCSE731135
telemecanique安全開關 XCSE731136
telemecanique安全開關 XCSE73117
telemecanique安全開關 XCSE7311L001
telemecanique安全開關 XCSE7312
telemecanique安全開關 XCSE731221
telemecanique安全開關 XCSE731221S47
telemecanique安全開關 XCSE73127
telemecanique安全開關 XCSE7312L005
telemecanique安全開關 XCSE7313
telemecanique安全開關 XCSE73137
telemecanique安全開關 XCSE7321
telemecanique安全開關 XCSE7322
telemecanique安全開關 XCSE7323
telemecanique安全開關 XCSE7331
telemecanique安全開關 XCSE73317
telemecanique安全開關 XCSE7331L001
telemecanique安全開關 XCSE7332
telemecanique安全開關 XCSE73327
telemecanique安全開關 XCSE7333
telemecanique安全開關 XCSE7341
telemecanique安全開關 XCSE7341L001
telemecanique安全開關 XCSE7342
telemecanique安全開關 XCSE73427
telemecanique安全開關 XCSE7343
telemecanique安全開關 XCSE7411
telemecanique安全開關 XCSE7412
telemecanique安全開關 XCSE741214
telemecanique安全開關 XCSE7431
telemecanique安全開關 XCSE7511
telemecanique安全開關 XCSE7512
telemecanique安全開關 XCSE7512L005
telemecanique安全開關 XCSE7513
telemecanique安全開關 XCSE7521
telemecanique安全開關 XCSE7531
telemecanique安全開關 XCSE7532
telemecanique安全開關 XCSE7533
telemecanique安全開關 XCSE7541
telemecanique安全開關 XCSE7542
telemecanique安全開關 XCSE7543
telemecanique安全開關 XCSE8311
telemecanique安全開關 XCSE8311217
telemecanique安全開關 XCSE83117
telemecanique安全開關 XCSE8312
telemecanique安全開關 XCSE83127
telemecanique安全開關 XCSE83127L005
telemecanique安全開關 XCSE8312S61
telemecanique安全開關 XCSE8313
telemecanique安全開關 XCSE8321
telemecanique安全開關 XCSE8322
telemecanique安全開關 XCSE8323
telemecanique安全開關 XCSE8331
telemecanique安全開關 XCSE83317
telemecanique安全開關 XCSE8332
telemecanique安全開關 XCSE8333
telemecanique安全開關 XCSE8341
telemecanique安全開關 XCSE83417
telemecanique安全開關 XCSE8342
telemecanique安全開關 XCSE8511
telemecanique安全開關 XCSE8512
telemecanique安全開關 XCSE8513
telemecanique安全開關 XCSE8521
telemecanique安全開關 XCSE8531
telemecanique安全開關 XCSE8533
telemecanique安全開關 XCSE8541
詳細介紹
技術參數
telemecanique安全開關在與機器防護裝置相連的啟動器從開關操作頭撤回時，可以讓機器停下來，從而保護操作者。
- 用于重型工業機器：
停轉時間較快：插片式門開關XCSA, XCSB, XCSC
停轉時間較慢：帶有電磁閥的插片式門開關XCSLF, XCSE
停轉時間較快：鍵操作開關XCSMP, XCSPA, XCSTA
停轉時間較慢：帶有電磁閥的鍵操作開關XCSLE, XCSTE
在如下情況下，讓停轉時間短的輕工業機器停下來，從而保護操作者：
安全開關XCSPL, XCSTL
防護鉸接裝置通過安全開關XCSPR, XCSTR旋轉
- 導引不嚴密以及/或者需要經常沖洗的門被打開。
編碼磁開關：XCSDMC, XCSDMP, XCSDMR
編碼磁系統，整套設備，其中包括編碼磁和安全模塊：XCSDM3, XCSDM
telemecanique安全開關的優點
市場上最全面的工業安全開關系列產品之一。
通過我們的新式編碼磁系統節省設置時間以及機柜內的空間。
第三個觸頭專門用于診斷，可以提高產率。
telemecanique安全開關的應用案例
在安全方面，涵蓋所有行業的所有危險機器，比如包裝、處理、機器人、機床、壓床、汽車行業。
具體型號有：
telemecanique限位開關 XCSE1587685
telemecanique限位開關 XCSE1587686
telemecanique限位開關 XCSE1656092
telemecanique安全開關 XCSE5311
telemecanique安全開關 XCSE5311L001
telemecanique安全開關 XCSE5312
telemecanique安全開關 XCSE5312L005
telemecanique安全開關 XCSE5313
telemecanique安全開關 XCSE5321
telemecanique安全開關 XCSE5322
telemecanique安全開關 XCSE5323
telemecanique安全開關 XCSE5331
telemecanique安全開關 XCSE5331L001
telemecanique安全開關 XCSE5332
telemecanique安全開關 XCSE5333
telemecanique安全開關 XCSE5341
telemecanique安全開關 XCSE5341L001
telemecanique安全開關 XCSE5342
telemecanique安全開關 XCSE5343
telemecanique安全開關 XCSE5511
telemecanique安全開關 XCSE5512
telemecanique安全開關 XCSE5512L005
telemecanique安全開關 XCSE5513
telemecanique安全開關 XCSE5521
telemecanique安全開關 XCSE5531
telemecanique安全開關 XCSE5532
telemecanique安全開關 XCSE5533
telemecanique安全開關 XCSE5541
telemecanique安全開關 XCSE5542
telemecanique安全開關 XCSE5543
telemecanique安全開關 XCSE7311
telemecanique安全開關 XCSE731121
telemecanique安全開關 XCSE731122
telemecanique安全開關 XCSE731122S48
telemecanique安全開關 XCSE731122SD1
telemecanique安全開關 XCSE731123
telemecanique安全開關 XCSE731124
telemecanique安全開關 XCSE731125
telemecanique安全開關 XCSE731126
telemecanique安全開關 XCSE731127
telemecanique安全開關 XCSE731128
telemecanique安全開關 XCSE731129
telemecanique安全開關 XCSE731130
telemecanique安全開關 XCSE731131
telemecanique安全開關 XCSE731132
telemecanique安全開關 XCSE731133
telemecanique安全開關 XCSE731134
telemecanique安全開關 XCSE731135
telemecanique安全開關 XCSE731136
telemecanique安全開關 XCSE73117
telemecanique安全開關 XCSE7311L001
telemecanique安全開關 XCSE7312
telemecanique安全開關 XCSE731221
telemecanique安全開關 XCSE731221S47
telemecanique安全開關 XCSE73127
telemecanique安全開關 XCSE7312L005
telemecanique安全開關 XCSE7313
telemecanique安全開關 XCSE73137
telemecanique安全開關 XCSE7321
telemecanique安全開關 XCSE7322
telemecanique安全開關 XCSE7323
telemecanique安全開關 XCSE7331
telemecanique安全開關 XCSE73317
telemecanique安全開關 XCSE7331L001
telemecanique安全開關 XCSE7332
telemecanique安全開關 XCSE73327
telemecanique安全開關 XCSE7333
telemecanique安全開關 XCSE7341
telemecanique安全開關 XCSE7341L001
telemecanique安全開關 XCSE7342
telemecanique安全開關 XCSE73427
telemecanique安全開關 XCSE7343
telemecanique安全開關 XCSE7411
telemecanique安全開關 XCSE7412
telemecanique安全開關 XCSE741214
telemecanique安全開關 XCSE7431
telemecanique安全開關 XCSE7511
telemecanique安全開關 XCSE7512
telemecanique安全開關 XCSE7512L005
telemecanique安全開關 XCSE7513
telemecanique安全開關 XCSE7521
telemecanique安全開關 XCSE7531
telemecanique安全開關 XCSE7532
telemecanique安全開關 XCSE7533
telemecanique安全開關 XCSE7541
telemecanique安全開關 XCSE7542
telemecanique安全開關 XCSE7543
telemecanique安全開關 XCSE8311
telemecanique安全開關 XCSE8311217
telemecanique安全開關 XCSE83117
telemecanique安全開關 XCSE8312
telemecanique安全開關 XCSE83127
telemecanique安全開關 XCSE83127L005
telemecanique安全開關 XCSE8312S61
telemecanique安全開關 XCSE8313
telemecanique安全開關 XCSE8321
telemecanique安全開關 XCSE8322
telemecanique安全開關 XCSE8323
telemecanique安全開關 XCSE8331
telemecanique安全開關 XCSE83317
telemecanique安全開關 XCSE8332
telemecanique安全開關 XCSE8333
telemecanique安全開關 XCSE8341
telemecanique安全開關 XCSE83417
telemecanique安全開關 XCSE8342
telemecanique安全開關 XCSE8511
telemecanique安全開關 XCSE8512
telemecanique安全開關 XCSE8513
telemecanique安全開關 XCSE8521
telemecanique安全開關 XCSE8531
telemecanique安全開關 XCSE8533
telemecanique安全開關 XCSE8541
|
產品系列 |
Preventa安全檢測
|
|
|
產品類型 |
安全開關
|
|
|
組件名稱 |
XCSE
|
|
|
設計 |
長方形
|
|
|
材料 |
金屬
|
|
|
操縱頭類型 |
鍵控轉塔頭
|
|
|
觸點類型 |
1 NC + 2 NO
|
|
|
觸點動作 |
慢中斷，先斷后合
|
|
|
電磁觸點類型和組成 |
1 NC + 1 NO (慢中斷，同時)
|
|
|
電纜進線孔 |
2帶孔進線 適用 Pg 13.5
|
|
|
電磁鐵鎖定 |
螺線管去能時鎖定，通電時解鎖
|
|
|
[Us] solenoid rated supply voltage |
24 V - 20...10 %
|
|
|
電纜外徑 |
9…12 mm
|
|
|
電氣連接 |
端子, 夾緊力: 1 x 0.5...2 x 1.5 mm² 帶有或不帶電纜末端
|
|
|
極數 |
3
|
|
|
有關鎖的描述 |
帶有聯鎖，使用電磁閥鎖定
|
|
|
本地信號指示 |
防護裝置開啟/防護裝置關閉鎖定: 2 LED (綠色或橙色)
|
|
|
信號電路電壓 |
24/48 V (電壓限制: 20...52 V)
|
|
補充信息
|
強制打開 |
帶NC觸頭
|
|
|
電源電壓類型 |
AC/DC
|
|
|
供電頻率 |
50/60 Hz
|
|
|
負載系數 |
1
|
|
|
功耗 VA |
10 VA 浪涌
10 VA 已密封
|
|
|
信號電路類型 |
AC/DC
|
|
|
信號電路功能 |
7 mA
|
|
|
機械壽命 |
1000000 次
|
|
|
最小制動速度 |
0.01 m/s
|
|
|
最大操動速度 |
0.5 m/s
|
|
|
額定工作電流 [Ie] |
0.55 A 在…上 126 V, DC-13, Q300 符合 EN/IEC 60947-5-1
0.27 A 在…上 250 V, DC-13, Q300 符合 EN/IEC 60947-5-1
3 A 在…上 120 V, AC-15, B300 符合 EN/IEC 60947-5-1
1.5 A 在…上 240 V, AC-15, B300 符合 EN/IEC 60947-5-1
|
|
|
約定封閉發熱電流 [Ithe] |
6 A
|
|
|
額定絕緣電壓 [Ui] |
50 V 符合 EN/IEC 60947-1 適用 信號回路
|
|
|
額定沖擊耐受電壓 [Uimp] |
6 kV 符合 EN/IEC 60947-5-1
|
|
|
保護類型 |
過壓保護 適用 信號回路
|
|
|
短路保護 |
10 A 熔絲管 類型 gG (gl)
|
|
|
插片強制抽出 rtc |
2000 N
|
|
|
minimum actuator force for extraction |
20 N
|
|
|
最大操作頻率 |
10 次/分鐘 用于最高耐用性
|
|
|
安全等級 |
可以達到 4 類 帶相應監控系統與正確接線 符合 EN/ISO 13849-1
可以達到 PL = e 帶相應監控系統與正確接線 符合 EN/ISO 13849-1
可以達到 SIL 3 帶相應監控系統與正確接線 符合 EN/IEC 61508
|
|
|
安全可靠的數據 |
B10d = 5000000 價值由20年生命時間確定，受機械或接觸磨損限制
|
|
|
本體材料 |
Zamak
|
|
|
頭部材料 |
Zamak
|
|
|
深度 |
44 mm
|
|
|
高度 |
146 mm
|
|
|
寬度 |
98 mm
|
|
|
產品重量 |
1.14 kg
|
